Overview

Die Infrastruktur

Je nach dem welche Installationsart man gewählt hat sieht es dementsprechend anders aus

Wichtige Faktoren damit GNSave funktionert

GNSave muss im gleichen Netzwerk sein wie die VMs. Wenn das nicht möglich ist muss man GNSave über einen VPN ins Netzwerk bringen

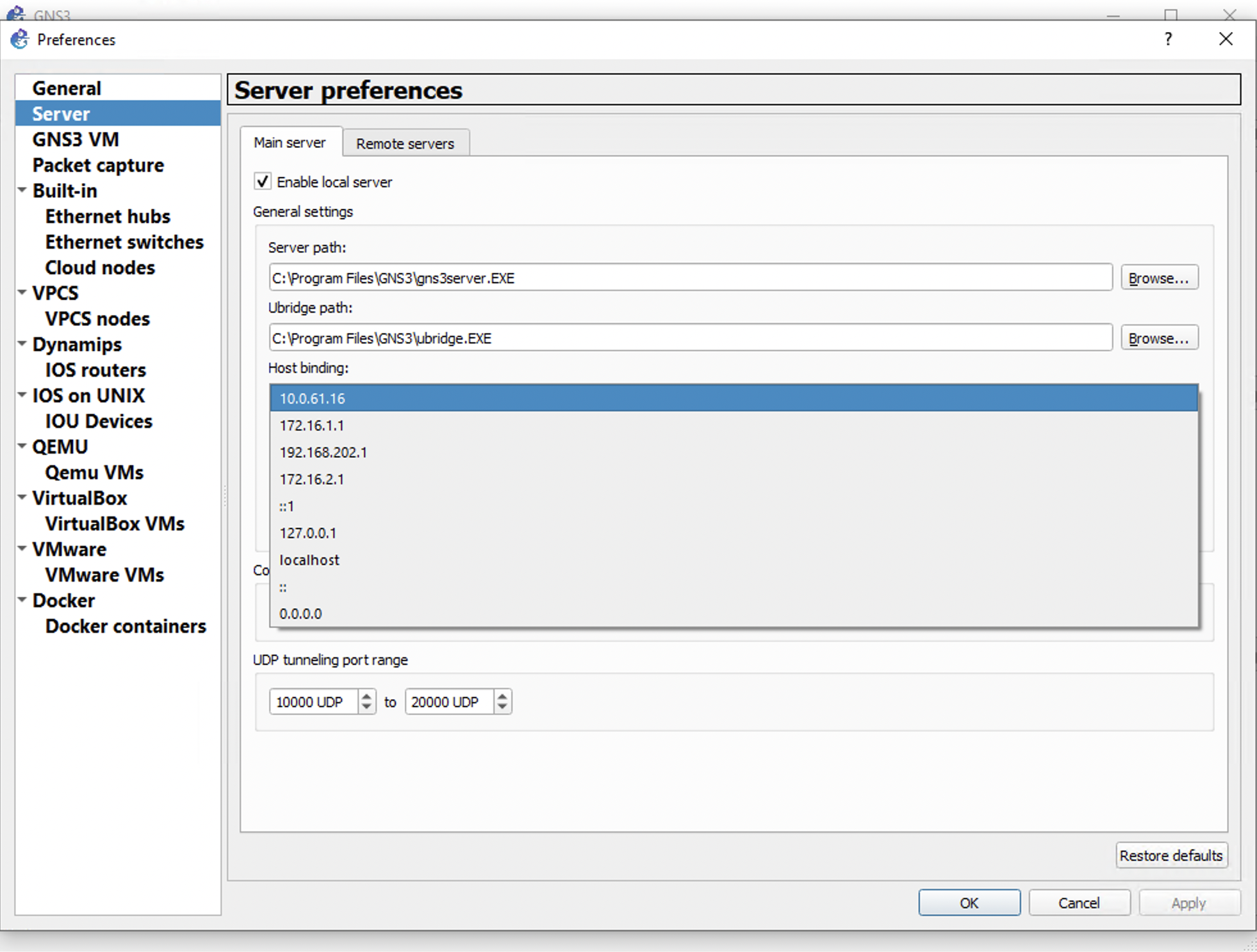

Bei allen PCs auf denen GNS3 läuft muss der Lokale Server auf die globale IP gebridged werden. Das macht man so:

Wo findet man welche Dateien

Das ist die Ordnerstruktur von GNSave:

GNSave
│
├── assets
│   └── ...
├── files
│   └── ...
├── namespaces
│   └── ...
├── netto_clone
│   └── ...
├── templates
│   └── ...
├── manage.py
└── requirements.txt

GNS3-API

Die GNS3 API ist von uns als Asset eingestuft worden und ist deswegen in assets/gns3_api_calls/

assets
└── gns3_api_calls
    └── virtual_machines.py
    └── virtual_machine.py
    └── project.py
    └── device.py
    └── node_types.py
    └── virtual_machines // hier werden die VMs als Text gespeichert

HTML Files

Die HTML Files befinden sich im templates Ordner.

Sie sind in admin und user geteilt, um den verschiedenen Accounttypen unterschiedliche Seiten zu zeigen

templates
│
├── admin
│   ├── Build Topology
│   │   └── ...
│   ├── ...
│   │
└── registration
│   ├── login.html
│   │
└── user
│   └── Fileserver
│      └── ...
│   └── ...

User-Files

Courses und User findet man im files Ordner. Diese sind auch jeweilig durch einen Ordner getrennt.

files
│
├── users
│   ├── lorenz
│   │   └── project.gns3project
│   │
│   └── arthur
│      └── plf_vorbereitung.gns3project
│
└── courses
    ├── 21-22-4AX
    │   └── plf_uebung.gns3project
    │   └── lorenz
    │   └── arthur
    │      └── plf_uebung.gns3project
    │
    └── 22-23-5AX
       └── matura_uebung.gns3project
       └── arthur
          └── matura_uebung.gns3project

Django-Logik

Die Django-Logik befindet sich in netto_clone und namespaces

netto_clone
│
├──  models.py
├──  asgi.py
├──  __init__.py
├──  context_processors.py
├──  settings.py
├──  urls.py
├──  views.py
└──  wsgi.py

namespaces
│
├── accounts
│   ├── views.py
│   └── urls.py
├── build_topology
│   ├── views.py
│   └── urls.py
├── fileserver
│   ├── views.py
│   └── urls.py
├── gns_setup
│   ├── views.py
│   └── urls.py
└── other
    ├── views.py
    └── urls.py

JS, CSS, Bilder, Fonts

Sind alle im assets Ordner

assets
│
└──  ...
